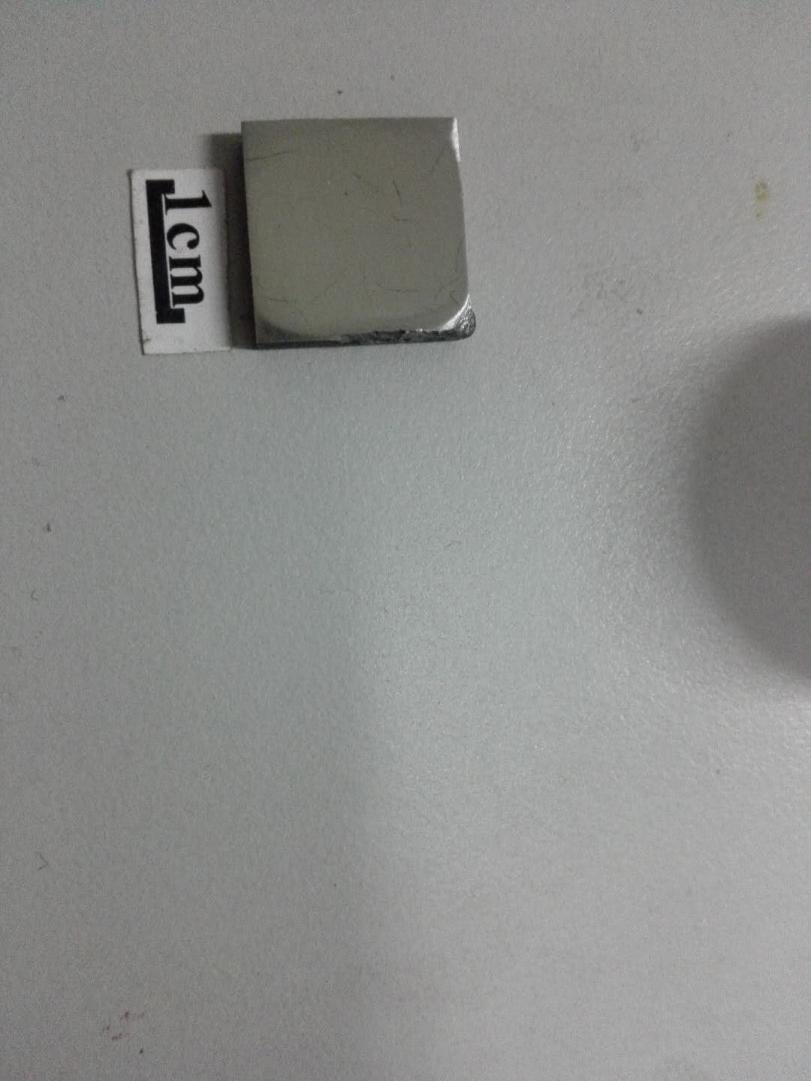

В октябре 2017 года в ходе строительства гидроэлектростанции на реке Меконг в Лаосе были обнаружены трещины в корпусе определенного оборудования гидроэлектростанции. Для выяснения основных причин и устранения потенциальных угроз наша компания была поручена проанализировать причины образования трещин. Анализ показал, что содержание водорода в испытанных стальных листах было высоким, содержание никеля превышало верхний предел, установленный стандартами, в то время как содержание других элементов соответствовало требованиям стандартов; дефекты в стали относились к трещинам белого металла, которые образовались после горячей прокатки и до высокотемпературной термической обработки.
